您了解梯形絲杠螺紋加工的結構設計嗎？在進行梯形絲杠螺紋加工的時候需要滿足一些結構設計，具體需要滿足哪些結構設計呢？下面，就跟隨梯形絲杠廠家博特精工一起來了解一下吧。

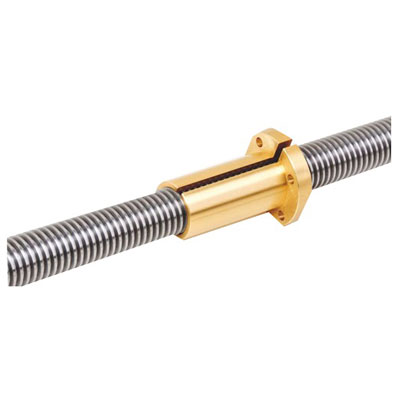

梯形絲杠的傳動效率,梯形絲杠規格,梯形絲桿選型參數表,梯形絲杠標準尺寸

設備由車床改裝、工件轉動、刀盤及滾花刀架移動。去掉車床刀架部分，在溜板上配裝銑削頭及自制跟刀架，將滾花刀裝于跟刀架上，且跟刀架置于銑刀盤前面。工件左端用卡盤夾緊，右端去掉尾座，安裝一帶較長空心管的支架，這樣一次可以裝夾較長原料，而且將銑削部分截?cái)嗪蠹庸?，可以減少端料浪費。

專門設計時，由光桿帶動梯形絲杠在螺母中轉動，梯形絲杠左端裝彈簧夾頭，工件向左轉動進給，光桿、絲桿都用空心管加工而成，而且因?yàn)橹虚g懸空較長，可以考慮用輔助支架托起。

兩種設計的滾花刀裝置方式相同，只是支承架與機床的連接部分有所區別。在支承架上加工一孔，在加工部位對面橫向過孔中心線銑槽與通孔，滿足槽寬與滾花刀柄等寬、深與刀柄等高的要求，靠近槽接孔處的下邊齊槽根部垂直銑一窄細槽，便于滾花擠出的細微鐵屑流出，防止?jié)L花輪滯塞、卡緊。滾花刀用快換蓋板壓住，由帶梅花手柄的梯形絲杠螺桿將滾花刀柄頂緊，然后圓鋼經過導向套后被滾花，緊接著被高速銑削，實現兩道工序一次完成，另外導向套用工具鋼調質加工而成，其上銑一開口，長與支架端面平，還要確保導向套定位銷孔、裝配螺釘與支架配作等，開口正對槽中心線。
