在機床進給傳動系統中，滾珠絲桿副是末端執行部件，其特點是轉速較低，一般在300r/rain以下，振動頻率在30kHz以內。對滾珠絲桿而言，螺母缺陷產生的頻率，約為轉速乘以滾珠數的40%~60%。所以，滾珠絲桿副的早期故障主要是由低振平引起的，但在診斷過程中經常被高振平淹沒。所以低振平很難檢測到，早期故障很難發現。

解決辦法是定期使用動態信號分析儀進行監測。當滾珠表面在后期出現擦傷時，振動更容易在靠近螺母的支架外殼上測量。測量方法是使用加速度計或速度傳感器。隨著滾道和滾珠表面擦傷缺陷的擴大，振動變得不規則，頻譜中不會出現峰值。

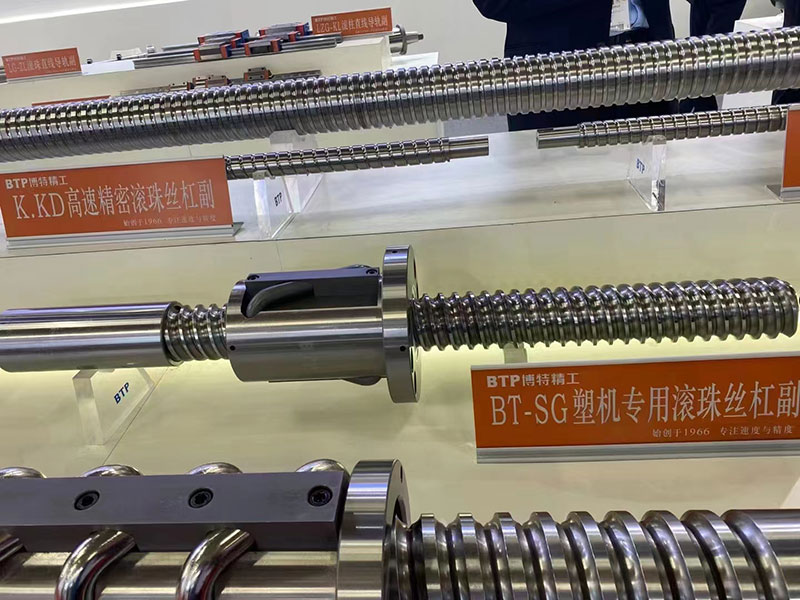

精密滾珠絲杠副,滾珠絲桿廠家

檢測滾珠絲桿副振動特性頻率時，應注意以下問題:

1、振動為低振平，容易被其他高振平淹沒。因此，在檢測過程中，停止機床的所有其他運動，單獨啟動滾動絲杠進行檢查。

2、對于原始好的滾珠絲桿副，在產生缺陷后，通過對比原始頻譜可以判斷缺陷及其發展程度。

3、由于滾珠絲桿副在使用過程中不斷磨損，缺陷的發展會使振動變得雜亂無章，因此所記錄的頻譜峰值會減少，或者沒有峰值。因磨損或潤滑不足而產生振動也會發生。

4、使用加速度計監視i見0時，振動信號非常敏感，特征頻率范圍以外的大量其他成分也用加速度計測量。使用動態信號分析儀完成上述測量和分析，其測量結果難以理解，缺陷與振動成分未必有關。因此，監視振動平的變化選擇速度傳感器進行直接測量。
